FFTR

Unità di simulazione per il flusso
del carburante in campo avionico



FFTR
FFTR (Fuel Flow Test Rig), consente di effettuare prove di gestione e di flusso del carburante in un velivolo VF600 della Vulcanair.
La struttura simula in scala reale tutte le parti coinvolte nel flusso del carburante e i reali moti delle parti durante il volo. Il rig include anche i condotti fino al motore e consente la verifica degli eventuali effetti del funzionamento della pompa ausiliaria (posta in posizione non simmetrica rispetto al sump) sulla legge di svuotamento del serbatoio. FFTR consente una movimentazione in beccheggio e in rollio della semiala, del sump e dei condotti.

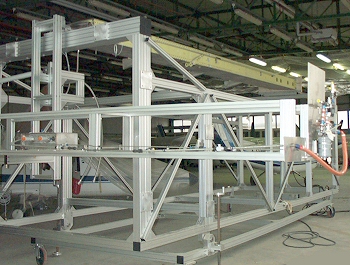

La struttura portante è costituita da elementi modulari in grado di sostenere, variare l’assetto e permettere il trasporto del gruppo semiala/sump con tutti i componenti ausiliari e i trasduttori. Il sistema include le parti elettriche, i trasduttori, il sistema di acquisizione, il software e le parti di comando e accessorie. Le parti elettriche, idrauliche ed elettroniche e il PC di controllo e acquisizione sono inclusi in una struttura separata.

Schematicamente il sistema FFTR si compone di due componenti principali identificati nel seguito come: Unità di Simulazione (US) e Rack di Comando (RC). Un software operante su personal computer in ambiente Windows e LabView, consente l’acquisizione dei dati provenienti dai sensori, la visualizzazione in tempo reale e la memorizzazione su file per consentire le successive elaborazioni.

Cliente Vulcanair
